半導體快速退火爐的原理和應用
2023-10-08

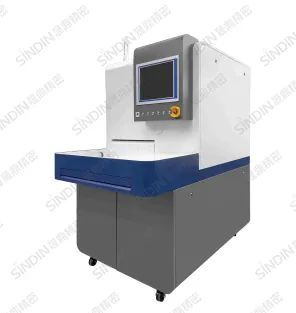

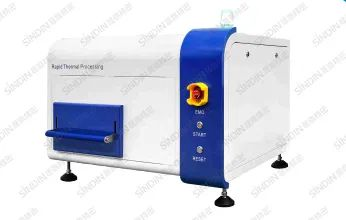

半導體快速退火爐(RTP)是一種特殊的加熱設備,能夠在短時間內將半導體材料迅速加熱到高溫,并通過快速冷卻的方式使其達到非常高的溫度梯度。快速退火爐在半導體材料制造中廣泛應用,如CMOS器件后端制程、GaN薄膜制備、SiC材料晶體生長以及拋光后退火等。

半導體快速退火爐(RTP)是一種特殊的加熱設備,能夠在短時間內將半導體材料迅速加熱到高溫,并通過快速冷卻的方式使其達到非常高的溫度梯度??焖偻嘶馉t在半導體材料制造中廣泛應用,如CMOS器件后端制程、GaN薄膜制備、SiC材料晶體生長以及拋光后退火等。

一、快速退火爐的原理

半導體快速退火爐通過高功率的電熱元件,如加熱電阻來產生高溫。在快速退火爐中,通常采用氫氣或氮氣作為氣氛保護,以防止半導體材料表面氧化和污染。半導體材料在高溫下快速退火后,會重新結晶和再結晶,從而使晶體缺陷減少,改善半導體的電學性能,提高設備的可靠性和使用壽命。


1.1快速退火(RTA)

與傳統退火相比,快速退火具有更高的加熱和冷卻速度。通過快速加熱和冷卻,可以縮短退火時間,提高生產效率。

1.2快速熱處理(RTP)

熱處理是半導體制造中的一項關鍵技術,它可以改變材料的微觀結構和性能。在熱處理過程中,材料被加熱到高溫,然后進行保溫和冷卻。這個過程中,材料內部的原子會發生重新排列,從而改變材料的物理、化學和機械性質。


二、半導體退火爐的應用領域

1.封裝工藝

在封裝工藝中,快速退火爐主要用于引線的切割和組裝。引線經過切割和組裝后,可能會產生內應力,影響封裝的穩定性和可靠性。通過快速退火處理,可以消除引線內的應力,提高封裝的穩定性和可靠性,保證產品的使用壽命。


2.CMOS器件后端制程

在CMOS器件后端制程中,快速退火爐可用于修復制程中產生的損傷和缺陷,增強器件的電學性能。通過快速退火處理,可以減少CMOS器件中的氧化物陷阱電荷和界面態密度,提高器件的可靠性和壽命。


3.GaN薄膜制備

GaN是一種重要的寬禁帶半導體材料,具有優異的光電性能和穩定性。在GaN薄膜制備過程中,快速退火爐可用于提高薄膜的結晶質量和表面平滑度。通過快速退火處理,可以消除薄膜中的應力,減少缺陷,提高GaN薄膜的光電性能和穩定性。


4.SiC材料晶體生長

SiC是一種具有高熱導率、高擊穿電壓、高飽和電子速度等優良特性的寬禁帶半導體材料。在SiC材料晶體生長過程中,快速退火爐可用于提高晶體生長的質量和尺寸,減少缺陷和氧化。通過快速退火處理,可以消除晶體中的應力,提高SiC材料的晶體品質和性能。


5.拋光后退火

在半導體材料拋光后,表面會產生損傷和缺陷,影響設備的性能。快速退火爐可用于拋光后的迅速修復損傷和缺陷,使表面更加平滑,提高設備的性能。通過快速退火處理,可以減少表面粗糙度,消除應力,提高材料的電學性能和可靠性。
